3R/4R/5R/6RПульверизатор_Пульверизатор с роликовым подвесом_Испульсатор поворотного типа

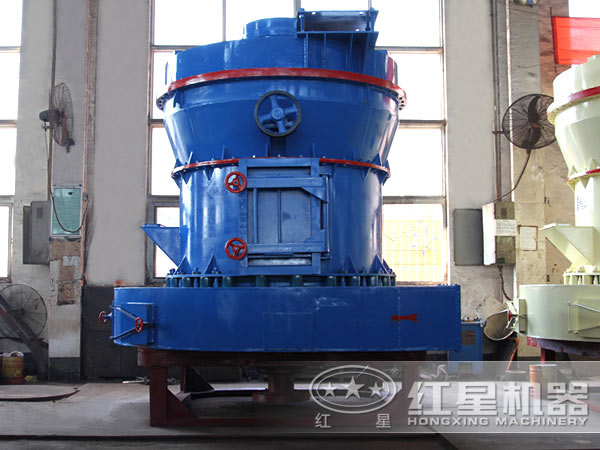

Раймонд МиллЭто основное измельчающее оборудование для многих линий по производству порошков для измельчения известняка, барита и кальцита.Оборудование имеет высокую пропускную способность и может готовить порошок для сотен материалов.Производственная мощность пользователей различна, и требуемая модель мельницы также отличается. В отличие от этого, ниже представлена ​​обычная мельница 3r Raymond.

Подвесная валковая мельница - это маятниковая мельница R-типа, также известная как мельница Раймонда. По количеству валков ее можно разделить на: мельницу 3R (3 валка), мельницу 4R ( 4 шлифовальных валка), мельница 5R (5 шлифовальных валков) и так далее, 6 шлифовальных валков - это мельницы 6R. Подвесная валковая мельница представляет собой разновидность измельчающего оборудования в виде кольцевых и роликовых мельниц в сочетании с грохочением воздушного потока и пневмотранспортом.

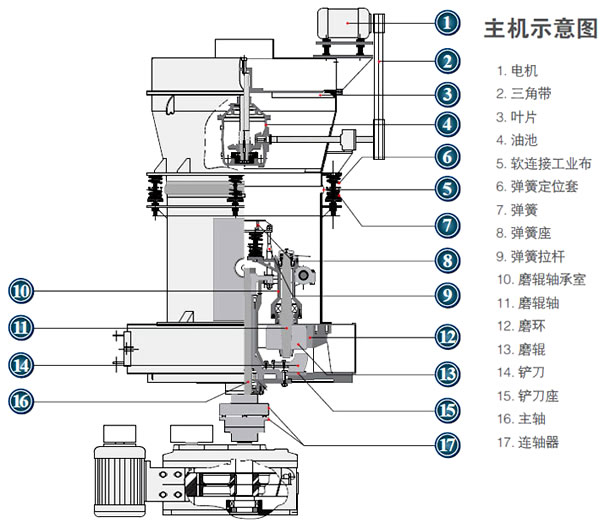

Конструкция мельницы Raymond

Будь то мельница 3r Raymond или другое оборудование мельницы Raymond, ее структура в основном состоит из узла, анализатора, вентилятора, готового циклонного сепаратора, циклонного сепаратора для мелкодисперсного порошка и воздушной трубы. Среди них главный двигатель состоит из рамы, улитки для впуска воздуха, лопасти, шлифовального вала, шлифовального кольца и крышки. Кроме того, при работе всей производственной линии измельчения он также может выполнять щековую дробилку, классификатор Комплектация ковшовых элеваторов и другого оборудования.

Процесс измельчения подвесной вальцовой мельницы заключается в том, что измельчающий валок, подвешенный на раме из цветков сливы, катится на шлифовальном кольце для измельчения сырья в мелкий порошок. Сырье зачерпывается лопаткой и автоматически дробится между шлифовальным валом и шлифовальным кольцом. При шлифовании, когда вертикальный вал основного станка вращается, шлифовальный валок, подвешенный на раме из цветков сливы, вращается вокруг вертикальной оси, пока выполняется автобиография. Сырье, перемещаемое лезвием, автоматически направляется между шлифовальным валком и шлифовальным кольцом под углом наклона ножа. , Он измельчается и измельчается в мелкий порошок роликами прокатного стана. Лезвие и шлифовальный валок работают непрерывно, поэтому шлифование также является непрерывным.

Сырье измельчается в мелкий порошок в полости измельчения подвесной валковой мельницы и затем переносится ветром. Измельченный мелкодисперсный порошок выдувается из полости измельчения большой струей и уносится воздушным потоком.После анализа роторной лопасти и функции анализа верхней части маятниковой мельницы крупные частицы, превышающие требования, сталкиваются с лезвиями и падают в мельницу. Порошковая камера обновляется и погружается, и необходимый мелкодисперсный порошок поступает в большой циклонный коллектор с воздушным потоком и выгружается в бункер для хранения готового продукта через выпускную трубу для порошка. Воздух выходит из большого циклонного коллектора и возвращается к входу большой струи, выбрасывается большим нагнетателем в воздуховод главного двигателя, и измельченный порошок обновляется. Вся система представляет собой замкнутый контур и работает под отрицательным давлением.

3R/4R/5R/6RПредварительный просмотр комплектующих подвесной валковой мельницы:

Редуктор	Узел шлифовального ролика	Редуктор вентилятора
Изнашиваемые детали	Анализатор	Устройство для измельчения под высоким давлением
Цветочная рамка сливы	Шлифовальное устройство	Редуктор вентилятора

3R/4R/5R/6RОбратитесь к основным принадлежностям подвесной роликовой мельницы:https://m.chinahxjq.com/gb/44.html

Производители мельниц Raymond

Компания Henan Hongxing Machinery, являющаяся основным производителем мельниц Raymond, «сделала дом» с помольным оборудованием, производит мельницы 3r Raymond с полными моделями и отработанной технологией производства оборудования. Тонкость помола может достигать 325 меш, а некоторые материалы также могут достигать 400 меш. Сильная производственная мощность, полный комплект качественных сборочных инструментов и комплексные услуги «предпродажное, вспомогательное и послепродажное обслуживание» для пользователей - это выбор известных производителей мельниц 3r Raymond.

Консультации по ценам Raymond Mill

Для получения конкретной цены на мельницу Raymond пользователи могут бесплатно проконсультироваться со службой поддержки клиентов Henan Redstar Mill.
