Конструктивные элементы ковшового элеватора с цепной цепью

Пластинчатая цепьКовшовый элеваторЭто также новый тип подъемного оборудования, обычно используемый в подъемно-транспортном оборудовании. Он постепенно заменяет цепные тали и т. Д. Это вид оборудования с более высоким техническим содержанием в ковшовых элеваторах.Конструктивные элементы ковшового элеватора с цепной цепьюПредоставляется простое объяснение, чтобы облегчить пользователям покупку и инвестирование.

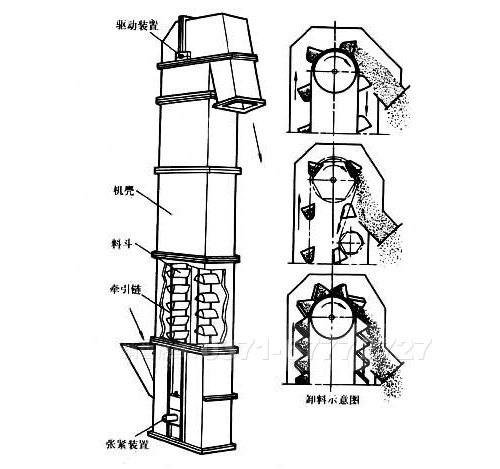

Конструкция ковшового элеватора с пластинчатой ​​цепью

Общая конструкция ковшового элеватора с пластинчатой ​​цепью:Рабочие части, приводное устройство, верхнее устройство, средний корпус, нижнее устройство。

1、Рабочие части: он состоит из бункера и специальной пластинчатой ​​цепи, NE30 и ниже используют однорядные цепи, а NE50-NE800 используют двухрядные цепи.

2、Приводное устройство: для привода используется несколько комбинаций приводов (в зависимости от реальных потребностей пользователей); приводная платформа оборудована стойками для обслуживания и перилами, а приводная система разделена на левую и правую установки.

3、Верхнее устройство: оно оснащено гусеницей (двойная цепь), ограничителем обратного хода и резиновой пластиной, препятствующей возврату, на выпускном отверстии.

4、Средняя часть: часть средней части оснащена гусеницей (двойной цепью) для предотвращения раскачивания цепи во время работы.

5、Нижнее устройство: установлено с автоматическим натяжным устройством.

Основные компоненты ковшового элеватора с пластинчатой ​​цепью

1、Верхнее устройство: верхнее устройство ковшового элеватора с пластинчатой ​​цепью оснащено гусеницей для предотвращения раскачивания цепи, предотвращения вращения бункера и блокировки материала нижнего кожуха. Разгрузочное отверстие оснащено резиновой пластиной для предотвращения возврата материала.

2、Средняя секция: некоторые средние секции оснащены гусеницами для предотвращения раскачивания цепи во время работы, а некоторые средние секции оснащены дверцами для доступа для обслуживания.

3、Нижнее устройство: нижнее устройство ковшового элеватора с пластинчатой ​​цепью оснащено устройством натяжения, NE15-NE50 использует натяжение пружины, а NE100-NE800 использует натяжение тяжелой молотковой коробки.

4、Верхняя и нижняя звездочка: ZG310-570, общая закалка и отпуск, поверхность зуба HB229-269 закалка HRC40-48.

5、Цепь пластины: пластина цепи принимает 45 # HRC36-42

Выше представлены структурные части цепного ковшового элеватора с пластинами производства Henan Red Star Machinery. Если вам нужно больше узнать о цене цепного ковшового элеватора, цене ковшового элеватора с пластинчатой ​​цепью, выборе модели и т. Д.Бесплатная консультацияОбслуживание клиентов.
