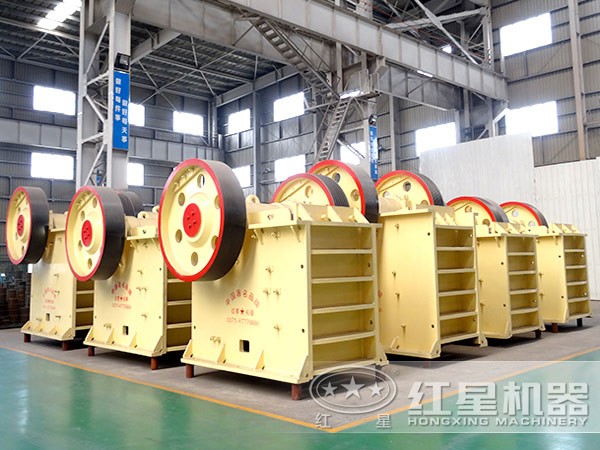

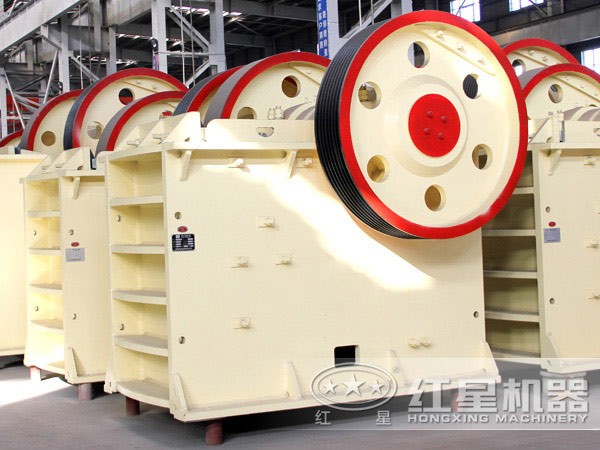

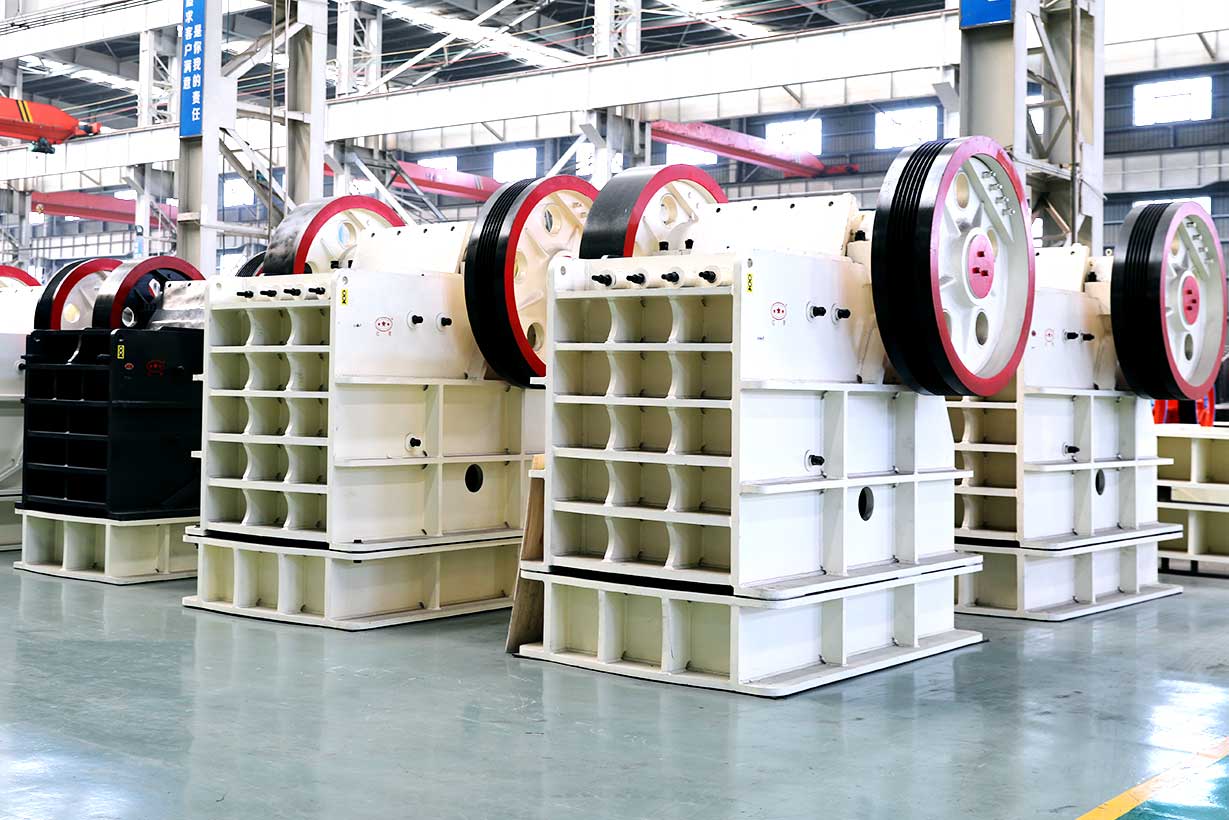

Щековая дробилка кокса

Кокс в основном используется для выплавки Главнаяенного чугуна и Главнаяенной плавки меди, свинца, цинка, титана, сурьмы, ртути и других цветных металлов. Он действует как восстановитель, нагревательный агент и каркас колонны. Он также используется в литье, химической промышленности, карбиде кальция и ферросплавах. Во многих областях дробление кокса связано с щековой дробилкой для кокса. Щековая дробилка для кокса имеет лучший эффект дробления, меньшее явление чрезмерного дробления и длительный срок службы.

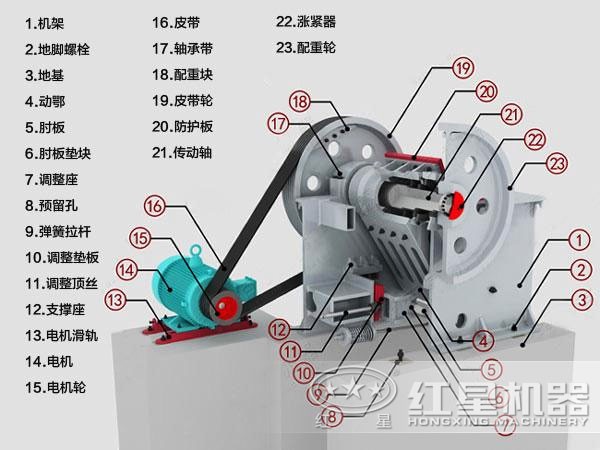

Конструкционные части

1、Рамка. Его основная функция - поддерживать различные части всего корпуса машины и выдерживать сильную вибрацию дробилки. В результате этого неуравновешенного действия, когда рабочий процесс и процесс холостого хода чередуются друг с другом, это вызывает сильную вибрацию. Чтобы выдержать такую ​​сильную вибрацию, рама должна быть очень прочной.

2、Подвижная челюсть и фиксированная челюсть. Они являются одним из основных компонентов дробленой руды. Верхняя часть подвижной пластины губок установлена ​​на валу и может качаться вперед и назад вокруг вала. Нижняя часть соединена с пластиной переключателя и тяговым стержнем. Поэтому, когда пластина переключателя совершает возвратно-поступательное движение, подвижная пластина губок перемещается вперед и назад для удаления руды. сломан.

3、Кронштейн изготовлен из чугуна. Его функция состоит в том, чтобы построить шатун и подвижную губку и передать усилие шатуна на место износа подвижной губки, но его нелегко заменить, поэтому он изготовлен из литой стали, и один конец закреплен на нижней части подвижной губки. , Одна деталь закреплена в тумблере за корпусом, а две детали закреплены на нижней части шатуна. Переключатель свободно размещен в опоре коленчатого вала, и его положение поддерживается пружинами и тягами.

4、Переключить. В нем устанавливается кронштейн, место, которое легко носить, но не легко заменить, поэтому он изготовлен из литой стали. В нижней части одна деталь закреплена в гнезде кулисного подшипника за корпусом машины, а две детали прикреплены к нижней части шатуна.

5、Эксцентриковый вал. Поскольку он имеет определенный эксцентриситет, когда ременной шкив приводит во вращение эксцентриковый вал, он заставляет шатун перемещаться вверх и вниз и, наконец, достигает цели дробления руды.

6、ссылка на сайт. Он совмещен с эксцентриковым валом и кулисной пластиной.Когда эксцентриковый вал вращается, шатун перемещается вверх и вниз, а кулачковая пластина вынуждена совершать возвратно-поступательное движение, тем самым достигая цели дробления руды.

7.、Тяга и пружина. Они работают в тесном взаимодействии. Конец тяги соединен с выступающей частью нижней части подвижной челюсти, а другой конец вставлен в отверстие в нижней части машины и прикреплен к раме с помощью пружины и гайки.

8、Шкив. Движущаяся снизу пасть тигра представляет собой шкив с плоским ремнем, и это может быть шкив с треугольным ремнем или шкив с плоским ремнем. Двигатель приводит шкив во вращение через ремень, так что эксцентриковый вал вращается.

9、маховик. Он используется для сохранения энергии от передаточного механизма, когда подвижная губка возвращается, и высвобождения накопленной энергии во время рабочего хода подвижной губки, чтобы двигатель мог работать более стабильно.

Тактико-технические характеристики

（1）Высокая эффективность дробления

Механическая конструкция щековой дробилки кокса была оптимизирована в начале проектирования, особенно челюсти и шестерни оборудования, с использованием сегментированных изогнутых челюстей и материалов из сплава марганцевой стали, что позволило увеличить толщину челюстей и значительно повысить эффективность дробления.

（2）Повышенная грузоподъемность

Во время работы коксовой щековой дробилки два больших подшипника поддерживают всю подвижную челюсть для работы, так что оборудование имеет более высокую несущую способность и работает более плавно.

（3）Больше автоматизации

Щековая дробилка для кокса имеет более высокую степень автоматизации, что может сэкономить пользователям больше управленческих и трудовых затрат, а эксплуатация и обслуживание оборудования проще и не требует чрезмерных операций.

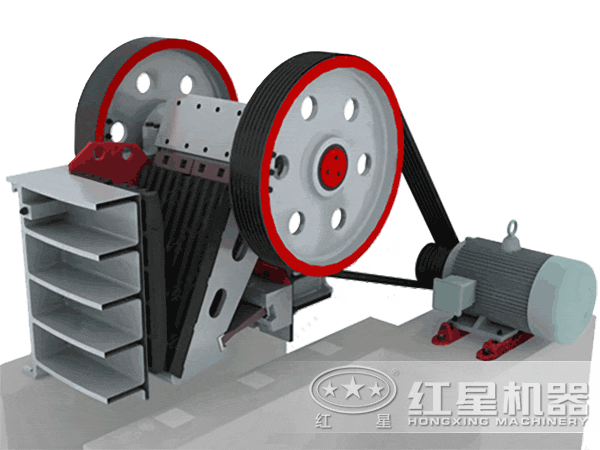

Принцип работы

Когда коксовая щековая дробилка работает, двигатель приводит в движение ремень и шкив, а подвижная губка перемещается вверх и вниз через эксцентриковый вал. Когда подвижная губка поднимается, угол между коленчатой ​​пластиной и подвижной губкой становится больше, тем самым подталкивая подвижную пластину губки к неподвижной пластине. В то же время материал дробится, раздавливается, раздавливается и т. Д.; Когда подвижная губка движется вниз, угол между коленчатой ​​пластиной и подвижной губкой становится меньше, и подвижная губка покидает неподвижную губку под действием тяги и пружины, а раздавливаемая Под действием силы тяжести материал свободно выгружается через выпускное отверстие в нижней части полости челюсти. Поэтому работа щековой дробилки прерывистая, а процессы дробления и разгрузки чередуются в полости щек. При непрерывном вращении двигателя щека дробильного двигателя периодически дробится и разгружается для реализации массового производства.
