Одноцилиндровая гидравлическая конусная дробилка

Наша компания - хорошее производствоКонусная дробилкаОдноцилиндровая гидравлическая конусная дробилка, производимая производителем, разработана и изготовлена ​​с использованием международных производственных технологий и сочетанием особых характеристик металлических материалов Китая. Таким образом, оборудование может удовлетворить производственные потребности развивающихся стран и имеет высокие технологии. Его структура, высокая Производительность дробления, безопасная и стабильная производственная Производительность, а также низкие производственные и эксплуатационные расходы. В одноцилиндровой гидравлической конусной дробилке используется один гидравлический цилиндр для подъема и опускания конуса, который может реализовывать различные функции регулировки выпускного отверстия, очистки полости и защиты от перегрузки; плюс конфигурация электронной интеллектуальной системы управления выпускным отверстием позволяет достичь большего. Автоматическое производство, может широко использоваться в различных черных, цветных, неметаллических шахтах, а также в песчаной и гравийной промышленности.

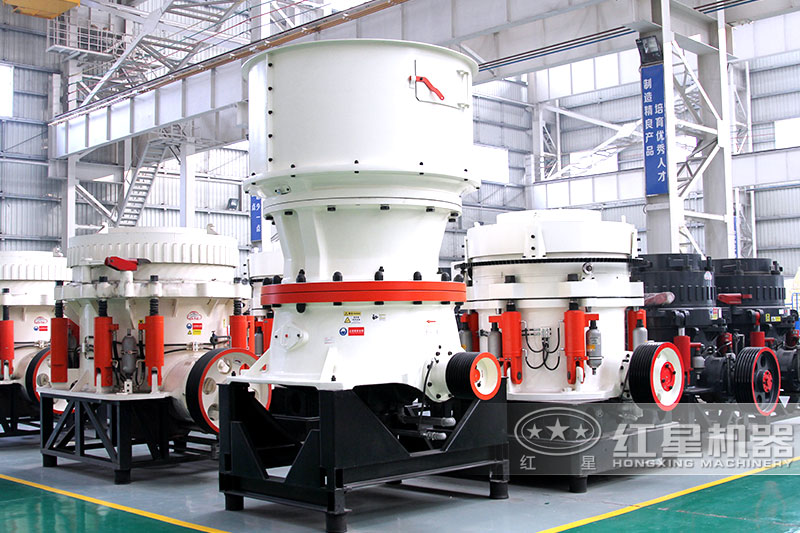

Изображение одноцилиндровой гидравлической конусной дробилки

Таблица сравнения одноцилиндровой конусной дробилки и многоцилиндровой гидравлической конусной дробилки

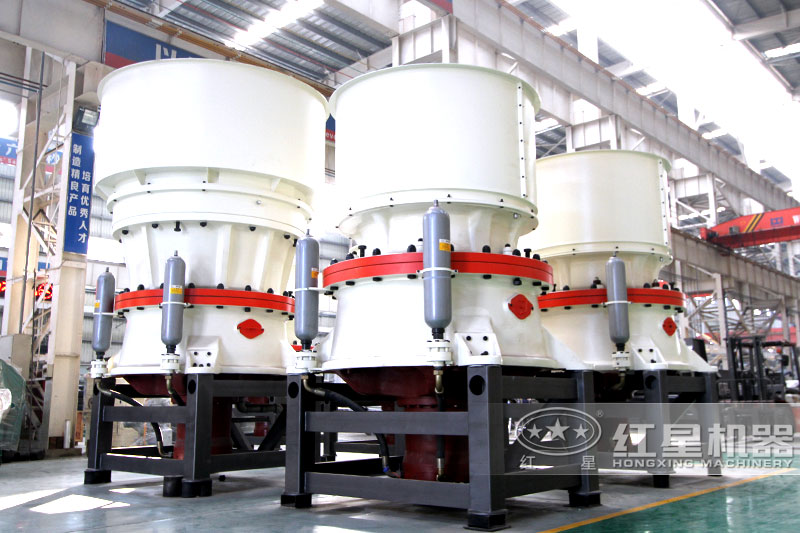

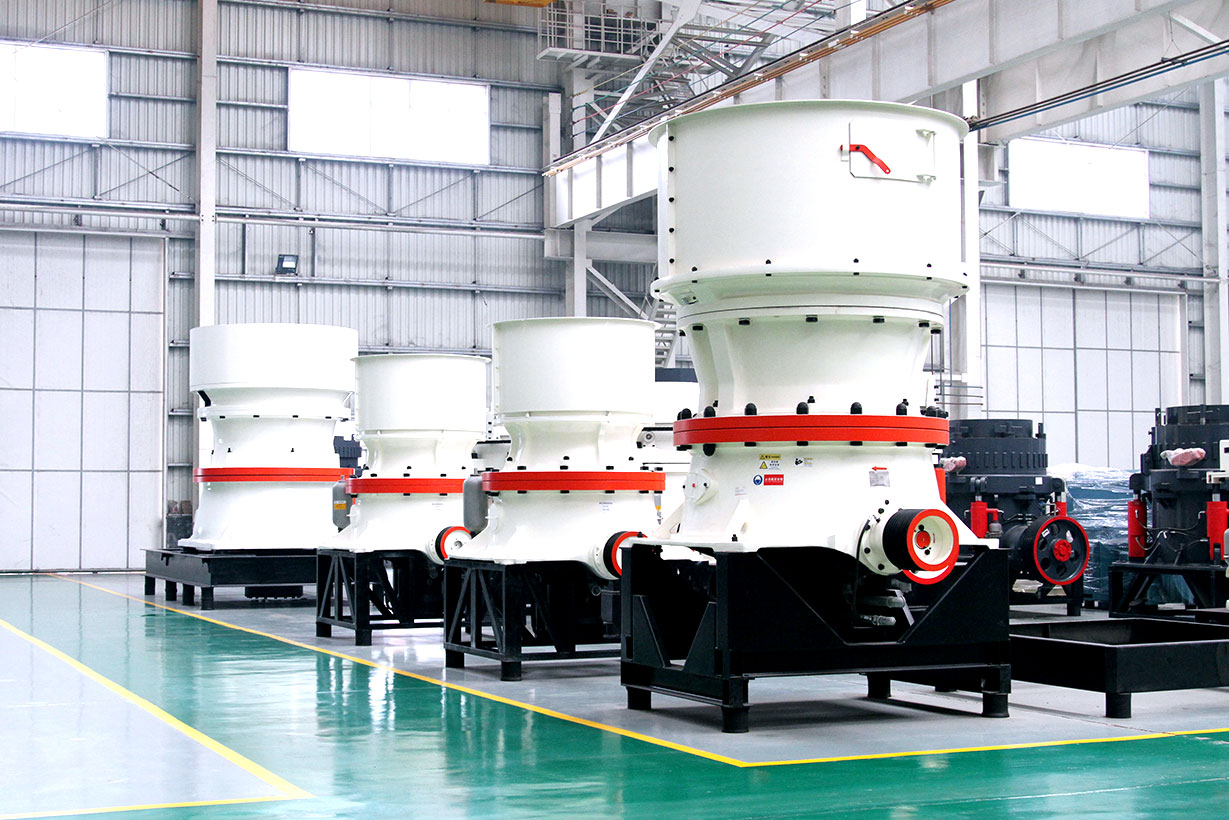

Одноцилиндровые конусные дробилки различных типов

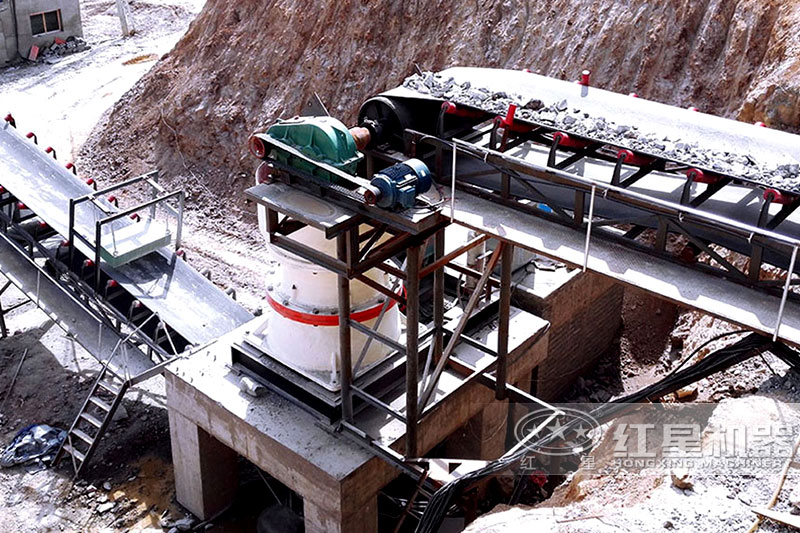

Строительная площадка одноцилиндровой конусной дробилки

Тактико-технические характеристики

1、Одноцилиндровая гидравлическая конусная дробилка имеет опоры на верхнем и нижнем концах главного вала, которые могут выдерживать большую силу дробления и больший ход.

2、Оборудован специальной формой полости дробления, совместимой с принципом ламинирования, что обеспечивает более высокую эффективность дробления.

3、Одноцилиндровая гидравлическая конусная дробилка имеет хорошую конструкцию, сочетающую ход дробления, скорость дробления и форму полости дробления, так что производительность этой машины на 35% ~ 60% выше, чем у устаревшего конуса с пружиной, когда диаметр большого конца движущегося конуса такой же.

4、Среднее и мелкое дробление различных форм полости может быть реализовано только путем замены неподвижного конуса.

5、Гидравлическая система и система смазки, управляемая двойным страхованием, может обеспечить защиту машины от перегрузки и хорошее смазывание подшипников.

6、Высокотехнологичная гидравлическая технология обеспечивает защиту от перегрузки и гидравлическую регулировку разгрузочного отверстия, упрощает конструкцию дробилки и снижает вес.

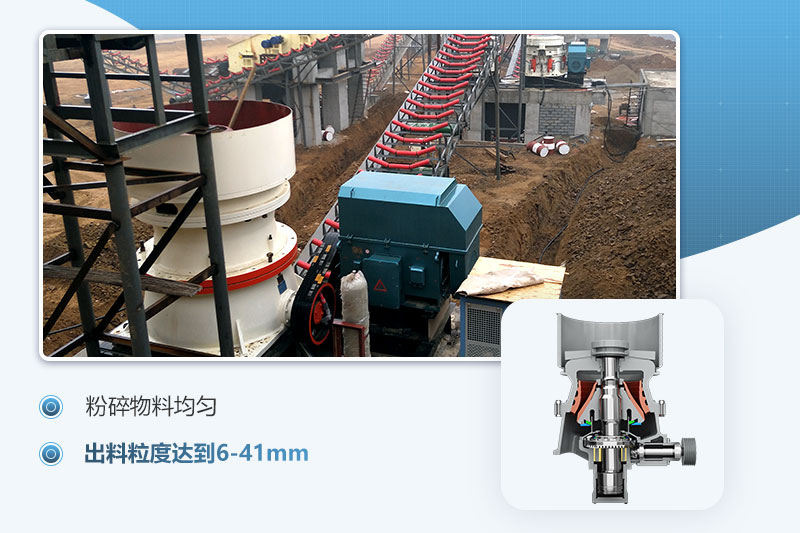

Одноцилиндровая конусная дробилка в производстве

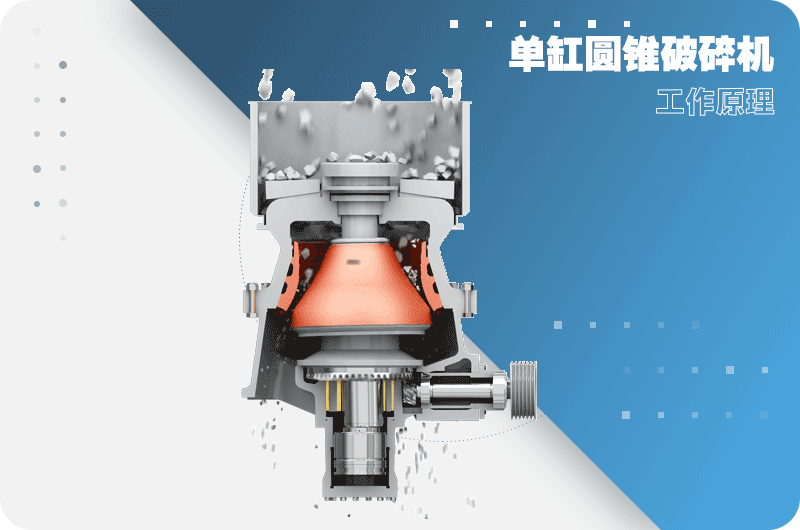

Принцип работы

Двигатель приводит в движение малую шестерню одноцилиндровой гидравлической конусной дробилки, малая шестерня приводит в движение большую шестерню, а компоненты большой шестерни (большая шестерня, большая рама шестерни, эксцентриковая стальная втулка) приводят в движение компоненты эксцентриковой втулки (эксцентриковая втулка цилиндра, эксцентриковая медная втулка) и узел главного вала ( Шпиндель, внутренний конус, гильза внутреннего конуса) с центром на теоретической вертикальной линии, вращается в медной втулке, и узел шпинделя может осуществлять вращение по центральной линии шпинделя в эксцентриковой медной втулке. Когда машина работает пусто, узел эксцентриковой втулки «удерживает» узел главного вала и вращается с помощью большой шестерни. Когда материал добавляется в камеру дробления, узел главного вала (шпиндель, внутренний конус) медленно перемещается в эксцентриковой медной втулке под действием сопротивления материала. Вращение. Кажется, что траектория движения внутреннего конуса колеблется взад и вперед в полости дробления при медленном вращении. Материал выдавливается и сломан качающимся внутренним конусом, а соединение между опорной втулкой и рамой прижимается посредством гидравлического цилиндра. Когда одноцилиндровая гидравлическая конусная дробилка падает в металлическом блок и другие неразрывные предметы, одноцилиндровый конус приводятся в движении нижнего гидравлического поршня Задержитесь, сыграйте роль регулировки выпускного отверстия и защиты от перекрестков, повторяющихся подъемов и падений для удаления блокировки.

Рекомендация производителя

Компания Hongxing Machinery - хороший производитель конусного дробильного оборудования. Наше конусное дробильное оборудование имеет полные модели и спецификации, среди которых одноцилиндровая гидравлическая конусная дробилка очень нравится пользователям. Дробилка Redstar отличается надежным качеством, стабильной производительностью и экономичной ценой. Потребители могут проконсультироваться.8 (800) 550 77 57，Redstar приглашает пользователей из всех слоев общества прийти на консультацию и проверить!
