Составная конусная дробилка

Составная конусная дробилка - это разновидность конусной дробилки. Традиционная конусная дробилка состоит из компонентов пружины высокого давления. Составная конусная дробилка - это новая модель на средней и поздней стадиях. В ней используется пружина и гидравлическое давление для обеспечения защиты машины от перегрузки, что является более безопасным. более удобный. В этой машине используется система очистки гидравлической полости для сокращения времени простоя, а в уплотнении используется уплотнение консистентной смазкой, что позволяет избежать легкого засорения систем водоснабжения и дренажа и дефектов смешивания воды и масла.

Составная конусная дробилка имеет очень широкий спектр применения, она может дробить материалы среднего и высшего качества.Каждая модель имеет четыре типа камер дробления: грубая, средняя, ​​мелкая и сверхтонкая. Используя подходящую комбинацию частоты дробления и эксцентриситета, измельчаемый материал измельчается более мелко, а его способность измельчения выше, чем у аналогичных моделей. В то же время это также увеличивает эффект расслоения и дробления между частицами материала и эффективно улучшает качество материала. Трехмерная форма после разрушения. Благодаря использованию гидравлической безопасности, гидравлической блокировки, гидравлической регулировки, очистки гидравлической полости и других устройств автоматизация работы упрощается. При нормальном использовании оборудование имеет оптимизированную конструкцию, благодаря которой уровень безотказной работы превышает 95%.

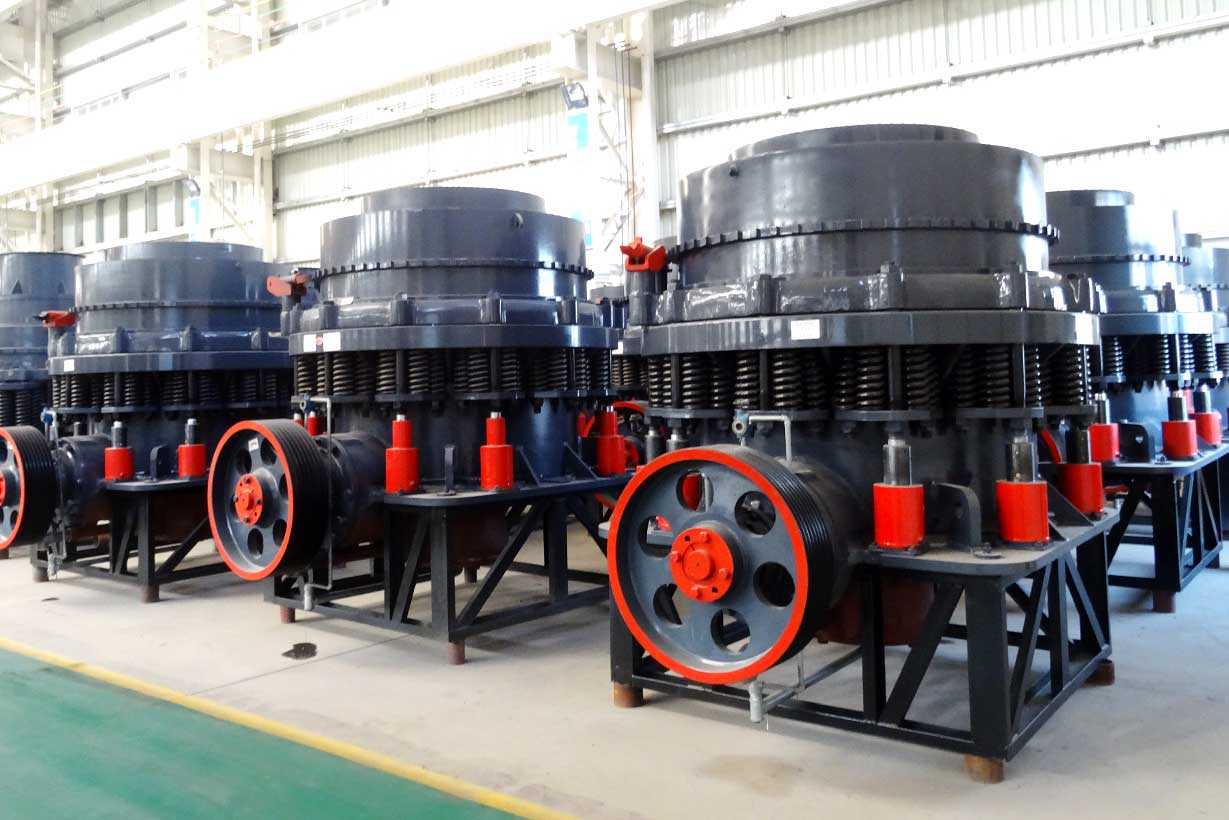

Технические специалисты Redstar устанавливают и отлаживают составную конусную дробилку на месте

Подготовка к операции

1、Необходимо проверить, все ли трубопроводы подключены плавно, как требуется, и обратить особое внимание на то, является ли добавляемая смазка требуемой марки.

2、Перед запуском двигателя дробилки сначала включите двигатель станции смазки, чтобы запустить масляный насос, откройте смотровую крышку на крышке масляного бака, посмотрите на возвратный маслопровод в масляном баке и убедитесь, что масло уже циркулирует. Во время нормальной работы масло в возвратном маслопроводе должно занимать не менее половины маслопровода.

3、Проверить осевой зазор. Приводной вал должен иметь возможность свободно перемещаться внутрь и наружу (1,2–1,8 мм) в осевом направлении.

4、Убедитесь, что все стыки и уплотнения надежны, и поверните приводной вал вручную, чтобы вращающийся конус вращался. Вы можете проверить, есть ли помехи в полости дробления.

5、Запустите главный двигатель комбинированной конусной дробилки и убедитесь, что приводной вал вращается правильно. Правильное рулевое управление - повернуть против часовой стрелки лицом к большому концу приводного вала. Направление вращения определяется обращением к приводному концу приводного вала, и приводной вал не может вращаться в обратном направлении.

6、Дайте комбинированной конусной дробилке поработать несколько часов с небольшой нагрузкой или без нее. Чтобы убедиться, что система смазки работает правильно. Во время обкатки обращайте особое внимание на температуру возврата смазочного масла. Если она превышает указанное значение, остановите машину для проверки.

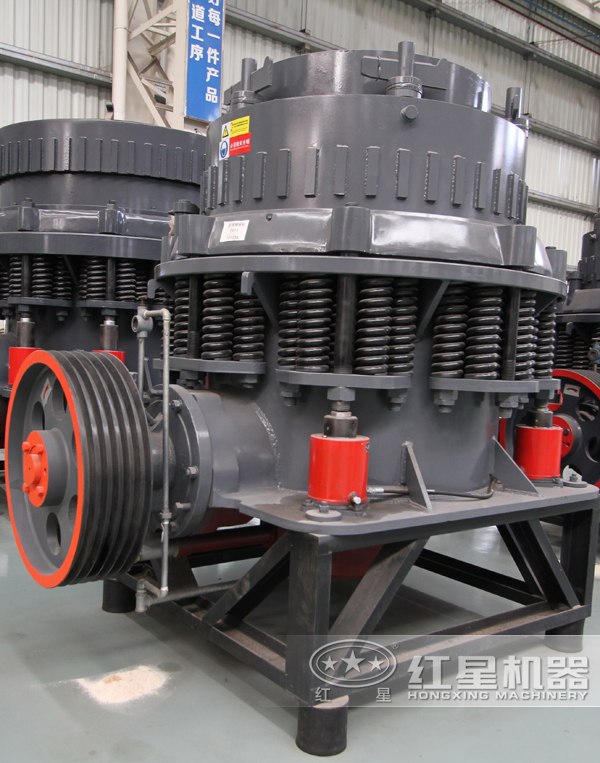

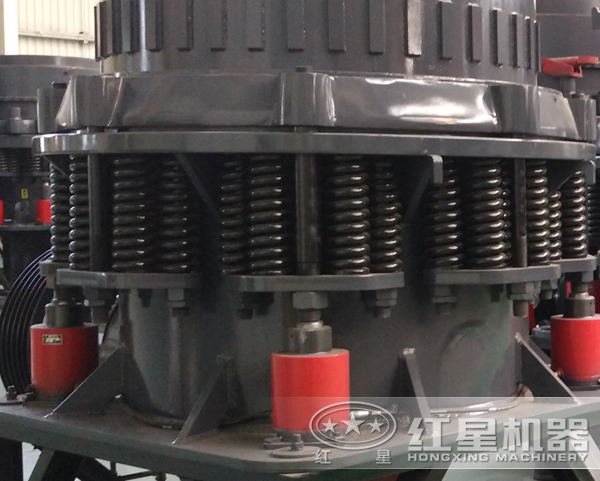

Детальный чертеж сложной конусной дробилки

Тактико-технические характеристики

1、Конусная дробилка для композитных материалов оснащена главным валом большого диаметра, усиленной основной рамой, независимой системой смазки жидким маслом и автоматической системой управления, обеспечивающими долговечность и надежную работу оборудования.

2、Кузов представляет собой стальную литьевую конструкцию с элементами жесткости, установленными на тяжелых частях; благодаря устройству безопасности время простоя значительно сокращается.

3、Обеспечьте пружинное защитное устройство. И он имеет полную систему смазки, которая автоматически отключается при слишком высокой температуре или слишком низкой скорости потока.

4、Внутренняя структура имеет хорошие уплотняющие характеристики, которые могут эффективно защитить оборудование от пыли и других мелких частиц.

5、Размер разряда можно автоматически регулировать, что обеспечивает простоту эксплуатации и надежность.

6、Гидравлическая регулировка, смазка жидким маслом и эффективный метод лабиринтного уплотнения в корне исключают распространенные неисправности, такие как смешивание масла и воды в старых пружинных конусных дробилках.

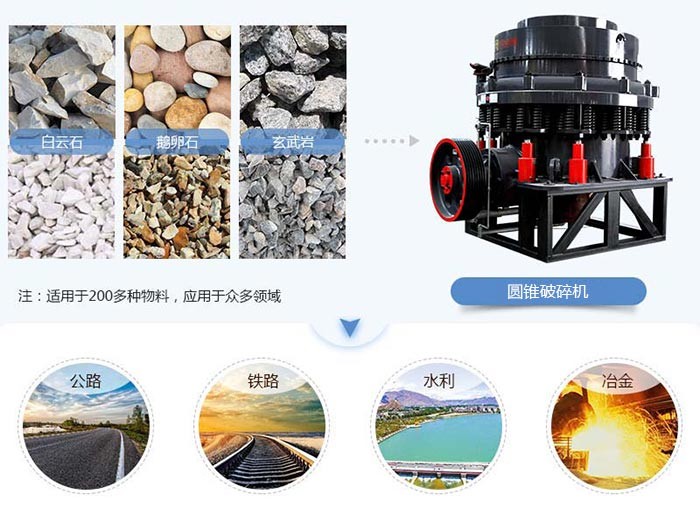

Схема области применения комбинированной конусной дробилки

Принцип работы

При работе составной конусной дробилки двигатель приводит во вращение клиновой ремень, трансмиссионный вал и коническую зубчатую пару, а затем приводит в действие эксцентриковую втулку. Подвижный конус дробилки будет качаться под действием эксцентриковой втулки, заставляя ее двигаться. Конус и неподвижный конус иногда приближаются и время от времени отклоняются, и материалы в полости дробления будут непрерывно сжиматься и ударяться, а затем дробиться. Материалы, соответствующие требованиям к размеру частиц, будут выгружаться со дна под действием силы тяжести.

Рекомендация производителя

Hongxing Machinery - крупный производитель конусных дробилок для композитных материалов, который производит полный ассортимент конусных дробилок для композитных материалов, которые могут удовлетворить производственные потребности различных клиентов. контактСлужба поддержки клиентов Red Star OnlineВы можете получить дополнительную информацию об оборудовании.Оборудование, предоставляемое Red Star Machine, отличается хорошим качеством, стабильной производительностью и экономичной ценой, что широко ценится и пользуется доверием клиентов.
