Простая маятниковая дробилка-составная маятниковая дробилка

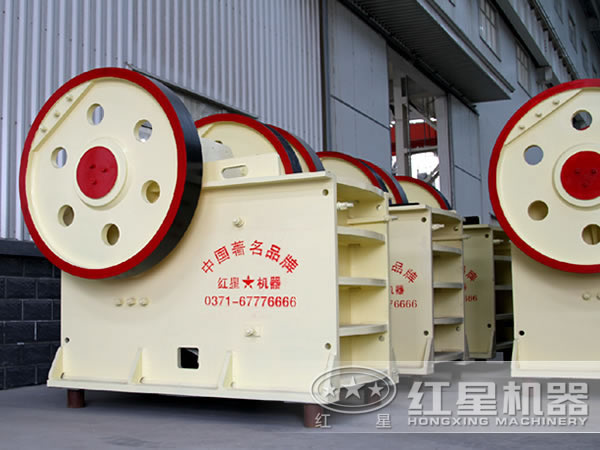

От производства компании Henan Red StarЩековая дробилкаВ основном делится на: простые маятниковые щековые дробилки и сложные маятниковые щековые дробилки. Основными моделями являются щековые дробилки серии 1200 × 1500 и 1500 × 2100. в соответствии сТип дробилкиЭффект дробления материалов также различается в зависимости от типа и модели.

Разница между сложной маятниковой дробилкой и простой маятниковой дробилкой

Снимите простую маятниковую щековую дробилку с подвижным валом подвески челюсти и подвесьте подвижную челюсть на эксцентриковом валу, снимите переднюю переключающую пластину и шатун одновременно, чтобы сформировать простую маятниковую щековую дробилку. Поскольку подвижная челюсть вращается вокруг эксцентрикового вала, она также вращается вокруг того же центра, образуя сложное движение, и Гу называется составной маятниковой дробилкой. Машина представляет собой кривошипно-шатунный механизм, а траектория движения челюсти представляет собой кривую шатуна, которая рассматривается как эллипс. Простая маятниковая дробилка на 20-30% тяжелее, чем сложная маятниковая дробилка; во-вторых, ее движущаяся траектория движения челюсти не идеальна, верхний горизонтальный ход небольшой, а нижний горизонтальный ход большой. Дело в том, что вертикальный ход подвижной губки мал, что снижает износ гильзы; шатун оказывает небольшое усилие, в то время как кулачковая пластина может создавать большую тягу во время работы.

Маятниковая дробилка Джейн дробит речную гальку

Простая маятниковая щековая дробилка приводится в движение двигателем, приводящим в движение ремень и шкив, а шатун перемещается вверх и вниз через эксцентриковый вал. Когда шатун поднимается, угол между пластинами переключателя становится больше, что подталкивает подвижную пластину кулачка к неподвижной пластине кулачка, и в то же время материал раздавливается; когда шатун опускается, угол между пластинами переключателя становится меньше , Подвижная пластина губок покидает неподвижную пластину губок под действием пружины тяги, и раздробленные материалы выгружаются из полости дробления. При непрерывном вращении двигателя подвижная челюсть периодически измельчает материалы. Дробилка такого типа просто качается вокруг точки подвеса за счет подвижной челюсти, а Гу называется простой маятниковой щековой дробилкой. Машина представляет собой кривошипно-шатунный механизм с двойным коромыслом. Следы качания подвижной челюсти вокруг оси подвеса представляют собой дуги. Речная галька разбивается при повороте подвижной челюсти.

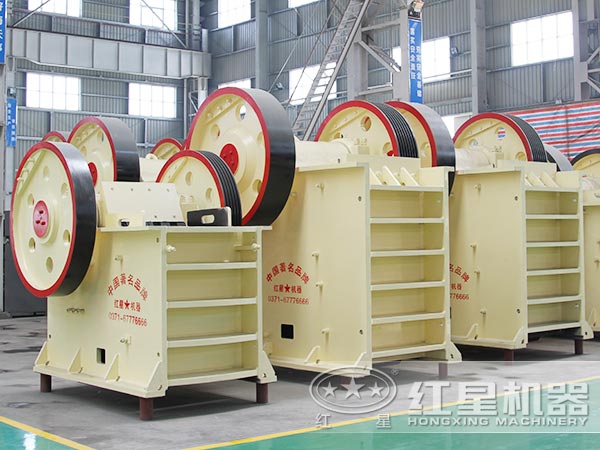

На рынке широко распространены простые маятниковые дробилки 1200 × 1500 и дробилки 1500 × 2100. Эти два типа дробилок обладают характеристиками простой конструкции, прочности, надежности, технического обслуживания и ремонта и относительно низкими производственными и строительными затратами.

Последнее обновление: 2020-05-26 09:39:43
