Какие основные конструкции щековой дробилки

Щековая дробилкаПолость дробления состоит из двух пластин челюсти, подвижной челюсти и статической челюсти, которые имитируют движение двух челюстей животного для завершения операции дробления материала. Высокая прочность на сжатие измельченного материала составляет 320 МПа. Он отличается большой степенью измельчения и однородным размером продукта. Он широко используется в горнодобывающей, металлургической, строительной, автомобильной, железнодорожной, водохозяйственной и химической промышленности. Затем,Какие основные конструкции щековой дробилкиКакие?

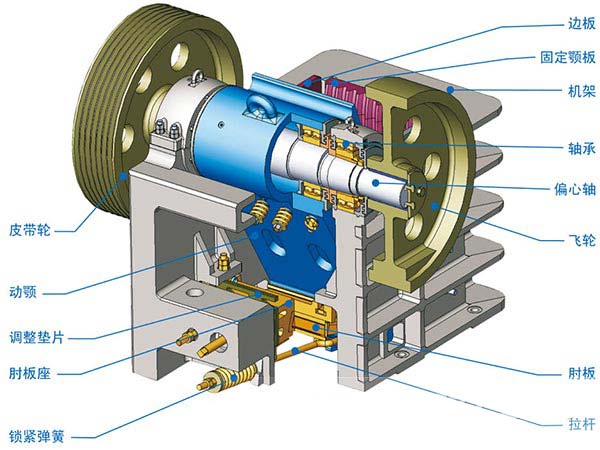

Фиксированные части

1、Рамка:Рама представляет собой жесткую раму с четырьмя стенками с верхними и нижними отверстиями. Она используется для поддержки эксцентрикового вала и выдерживания силы реакции раздробленных материалов. Она требует достаточной прочности и жесткости. Обычно она отлита из литой стали. Каркас базового блока нужно отлить по частям, а затем прочно соединить в единое целое с помощью болтов, и процесс литья усложняется.

2、Боковая защита:Боковая защитная пластина щековой дробилки расположена между пластиной с фиксированными зубьями и пластиной с подвижными зубьями. Она представляет собой отливку из высококачественной марганцовистой стали и в основном защищает стенку рамы оборудования во всем корпусе машины.

Детали трансмиссии

1、Пластина челюсти:Щековая пластина представляет собой износостойкую часть внутри щековой дробилки, которая в основном разделена на неподвижную щековую плиту и подвижную щековую плиту; после того, как материал попадает в полость щековой дробилки, неподвижная щековая плита и подвижная щековая плита сжимаются взад и вперед, чтобы сделать материал Разрушен.

2、Эксцентриковый вал:Это главный вал щековой дробилки, который выдерживает огромное изгибающее и скручивающее усилие, поэтому Red Star Heavy Industry изготовлена ​​из высокоуглеродистой стали, которая может снизить износ и повысить эффективность работы. В оборудовании один конец эксцентрикового вала снабжен шкивом, а другой конец - маховиком.

3、маховик:Маховик щековой дробилки используется для хранения энергии во время холостого хода подвижной щеки, а затем используется для промышленного формования, так что работа машины становится однородной. Шкив также работает как маховик. Маховик часто изготавливают из чугуна или литой стали, а маховик небольшой машины часто делают цельным. Маховик изготовлен, поэтому при установке следует учитывать статический баланс.

Другие части

1、Регулирующее устройство:Регулирующие устройства включают клиновой, колодочный, гидравлический и т. Д. В соответствии с конкретными условиями эксплуатации выберите подходящее регулирующее устройство для работы.

2、Смазочное устройство:Эксцентриковый вал обычно смазывается концентрированной циркуляцией. Опорные поверхности шпинделя и упорная пластина обычно смазываются консистентной смазкой через ручную смазку пистолет. Смазочное устройство полезно для регулярного добавления смазки во время работы щековой дробилки для предотвращения износа компонентов.
