Анализ методом конечных элементов подвижной опоры для щекового дробления

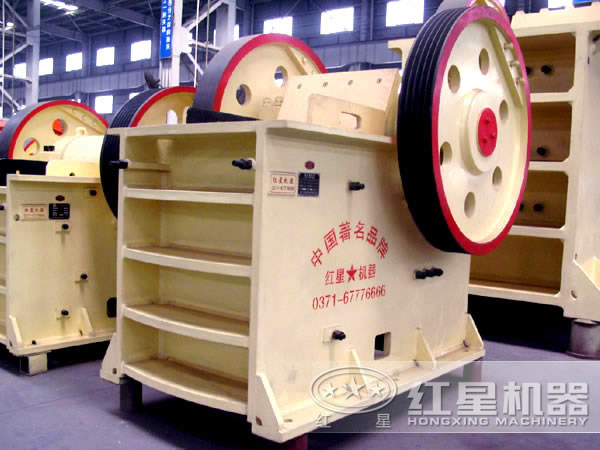

Щековая дробилкаОборудование обычно используетсяДробилка руды，Подвижная опора губок требует использования программного обеспечения для анализа методом конечных элементов ANSYS для численного моделирования. Мы используем программу анализа методом конечных элементов ANSYS для расчета и анализа прочности и жесткости исходной конструкции опоры подвижной челюсти и удаления отверстий в панели. Мы можем обсудить влияние того, открыта ли панель подвижной челюсти, на прочность и жесткость подвижной челюсти. . Ниже приводится анализ методом конечных элементов подвижной опоры челюсти для дробления челюсти:

Расчет методом конечных элементов подвижной опоры челюсти

1. Рассчитайте параметры используемых материалов.

2. Построение конечно-элементной расчетной модели. Создайте геометрическую модель в среде ANSYS в соответствии с размером проектного чертежа. В соответствии с симметрией подвижной опоры челюсти, половина конструкции используется в качестве расчетной модели для удобства расчета.

3. Приложение нагрузки и условия ограничения: в соответствии с силовыми характеристиками подвижной губки во время реальной работы и соответствующими характеристиками связанных частей предполагается, что на силовую поверхность опоры подвижной губки оказывается только положительное давление.

Анализ и обсуждение результатов расчета

Посредством расчета методом конечных элементов деформация кронштейна невелика, общая деформация относительно однородна, и в основном нет искажений. Под действием небольшой нагрузки большая эффективная сила кронштейна составляет около 130 МПа, что ниже его предела текучести, а материал находится в диапазоне упругости; я посетил Hongxing Heavy Industry и узнал, что под действием возможной нагрузки ребра кронштейна находятся рядом с краем полости. Он находится в податливом состоянии, и местное напряжение достигло и превысило предел прочности на разрыв, в то время как другие компоненты в основном ниже предела текучести, что указывает на то, что конструкция в основном разумна с точки зрения статической жесткости и прочности.

Посредством анализа методом конечных элементов в областях с большими локальными напряжениями, таких как края отверстий ребер, следует соответствующим образом утолщать, чтобы избежать чрезмерного местного напряжения на краях отверстий, чтобы улучшить общую нагрузочную способность. Из сравнительного анализа известно, что открытие подвижной панели губок мало влияет на прочность и жесткость. Рекомендуется открывать отверстие, чтобы уменьшить общий вес.
