Ударно-щековая дробилка предназначена в основном для дробления материалов средней и твердости. Пружина безопасности имеет кольцевую конструкцию с высокой жесткостью. Когда машина работает нормально, пружина не деформируется и перемещается вместе с шатуном. Полость дробления состоит из двух концов грубого и мелкого дробления. Чтобы обоснованно определить его структурные параметры, необходимо провести динамический анализ.
Динамический анализ механизма
С помощью результатов анализа кинематики четырехзвенного механизма можно получить:
a。Угловая скорость ω1 и угловое ускорение ε1 шатуна соответственно равны
b：Угловая скорость ω2 и угловая скорость ε2 подвижного тела кулачка соответственно равны:
c:Скорость vs и ускорение относительно точки S центра тяжести шатуна составляют:
PexИзменения угловой скорости и углового ускорения модели ударно-щековой дробилки показаны на рисунках 1 и 2.

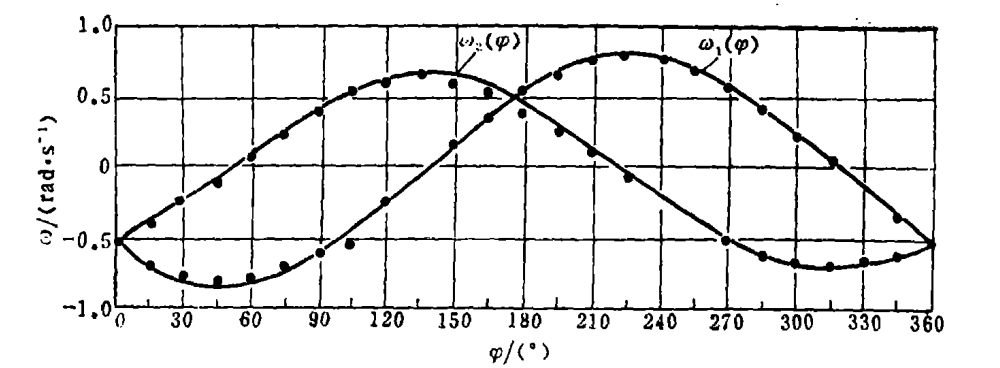

Рисунок 1 Связь между угловой скоростью и углом эксцентрикового вала φ

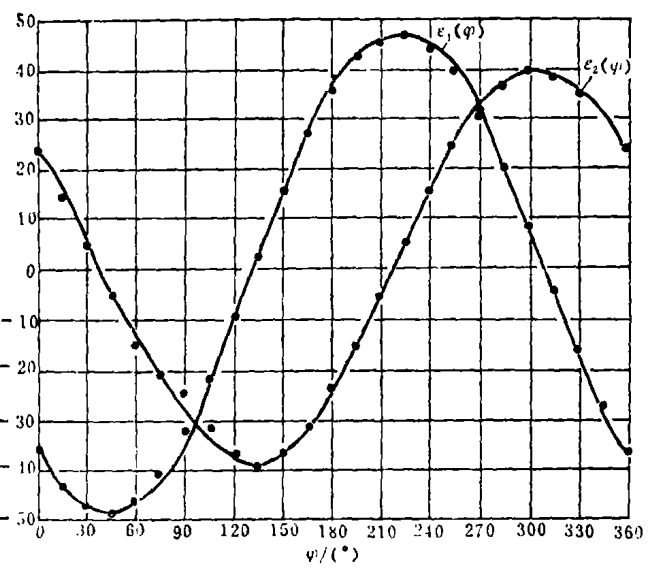

Рисунок 2 Связь между угловым ускорением и углом эксцентрического вращения φ
Ударно-щековая дробилка предназначена в основном для дробления материалов средней и твердости. Пружина безопасности имеет кольцевую конструкцию с высокой жесткостью. Когда машина работает нормально, пружина не деформируется и перемещается вместе с шатуном. Полость дробления состоит из двух концов грубого и мелкого дробления. Чтобы обоснованно определить его структурные параметры, необходимо провести динамический анализ.
Выше на \Устройство и характеристики дробилки роторно-щековой”Дается краткое введение, и далее анализируется ударная щековая дробилка, а также анализируется сила дробления ударной щековой дробилки.
1：Величина дробящей силы

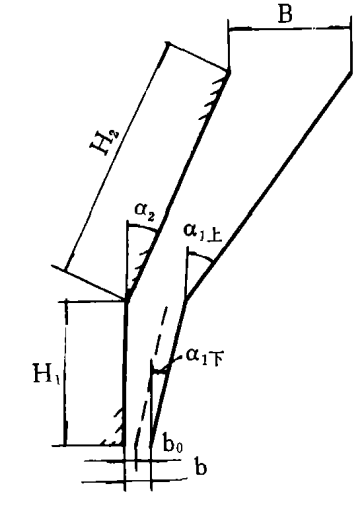

Рисунок 2 Форма дробильной полости ударно-щековой дробилки

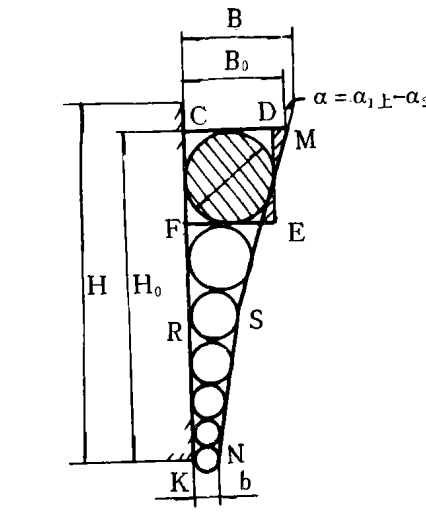

Рисунок 3 Принципиальная схема камеры дробления
Для облегчения анализа рисунок 2 можно преобразовать в вид рисунка 3. Общая высота камеры дробления H составляет:
Следовательно, общая высота камеры дробления H равна
Где H --- общая высота полости дробления
H1--Высота нижней камеры дробления
β--Ширина загрузочного порта
b---Ширина разгрузочного отверстия
α2--Фиксированный наклон челюсти верхней камеры дробления
α1Наклон подвижной челюсти верхней-верхней полости дробления
α1Угол наклона подвижной щеки нижней-нижней полости дробления
Предполагается, что материал заполняет всю эффективную полость дробления в сфере (высота H эффективной полости дробления составляет 0,85 от общей высоты полости дробления), и материал непрерывно дробится во время такта дробления подвижной челюсти. Тогда дробящая сила P равна
куда
P---Сила дробления
S--Теоретическая площадь дробления продольного сечения в эффективной полости дробления
K1--Коэффициент пустотности можно определить приблизительно по отношению площади круга сферы к площади квадрата CDEF, а именно:
Kn--Количество сфер, расположенных в направлении длины L, определяется эквивалентным диаметром сферы, а именно
Для ударно-щековой дробилки PEX320 × 240 при изменении положения выпускного отверстия положение силы дробления показано в таблице 1. Из данных таблицы видно, что сила дробления действует на высоте 1 / 3–2 / 5 полости дробления от выпускного отверстия.

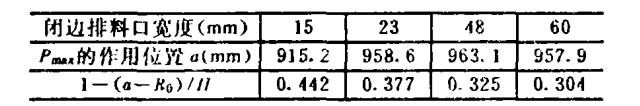

Таблица 1 Положение дробящего усилия Pmax
