Ударная дробилкаЭффективность производства часто зависит от положения доски для контратаки, формы доски для контратаки и количества досок для контратаки. Функция пластины для контратаки заключается в том, чтобы выдерживать удары молотка по материалу для достижения ударного дробления, а затем отбрасывать измельченный материал обратно в дробилку, а затем снова ударять и дробить. Форма и структура ударной пластины имеют большое влияние на эффект дробления. В связи с этим начнем с эффекта дробления материала.

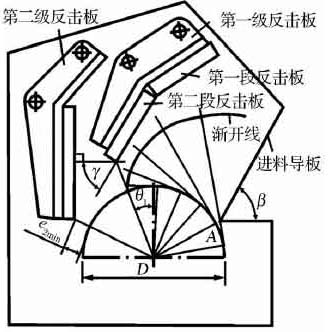

Как показано на рисунке 1, показанная ударная дробилка имеет две ударные пластины.Подача и выпускное отверстие машины больше по размеру, а угол β также больше, поэтому ударная пластина находится далеко от эвольвенты. Линия сгиба доски контратаки ближе к разделительной карте в первом абзаце, но в любом случае невозможно реализовать доску контратаки, выполненную по эвольвентной линии, но характеристики можно узнать по ней. Если взять за точку отсчета точку разгрузки A, то материал, выброшенный из точки A, в основном перпендикулярен первой секции пластины контратаки, то есть δ = 1 ° -2 °. Когда доска для контратаки повернута примерно на 25 °, брошенный материал столкнется со второй доской для контратаки.
Согласно принципу столкновения теоретической механики, эффект столкновения материалов (вертикальное столкновение) лучше. Тем не менее, молот вращается.Если гарантируется, что материал в камере дробления проецируется на пластину контратаки и происходит положительное столкновение (вертикальное столкновение), кривая пластины контратаки должна быть эвольвентной. Поскольку характеристикой эвольвенты является то, что материал на доске для контратаки ударяется в вертикальном направлении, а угол падения δ = 0, поэтому может быть получен лучший эффект дробления. Однако из-за сложности изготовления эвольвентной пластины для контратаки и материалов, мешающих друг другу в полости, ее траектория нерегулярна, в сочетании с влиянием формы материала, фактически лобовое столкновение не может быть реализовано ночью, поэтому его часто используют для контратаки вблизи эвольвентной линии. доска.
